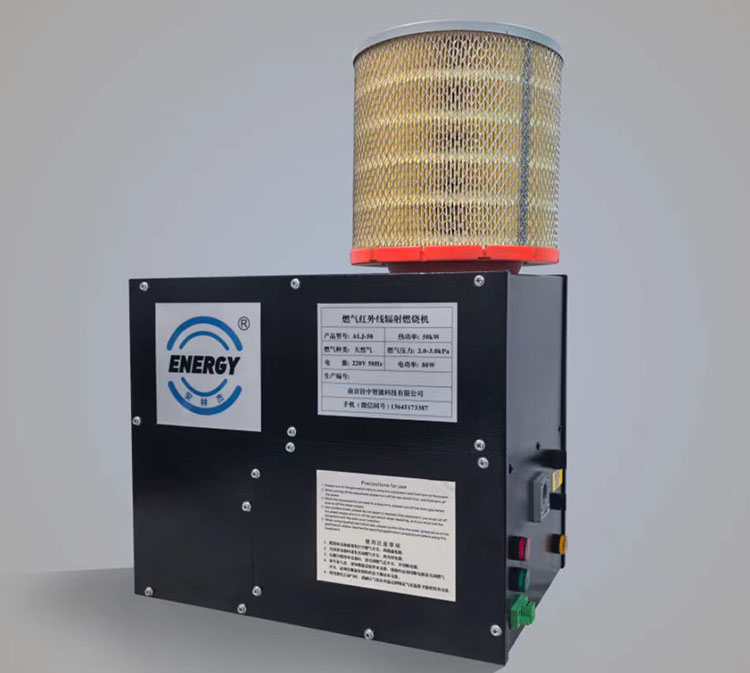

红外线辐射燃烧机参数:
★ 供电电源::220V;50Hz;电功率80W;
燃气热功率50KW;专为中国用户设计的电气控制系统
★ 供气气源及参数:天然气、液化气丙烷或混合气,
★ 进机气压: 3000-4000Pa
★ 低强度单体管式UAE(V)系列。
★ 系统组成
每套红外辐射加热设备均由一个燃烧器(包括稳压器,气阀
等)、一个燃烧管、多个辐射管,多个辐射管的连接件.以及一个柔性燃气连接管、一个燃烧用风机组成。
红外线辐射燃烧机适用范围 | ||||||||||||
粉末涂装 | 油漆涂装 | 烘干设备 | 喷涂设备 | 烤箱设备(燃气辐射燃烧机) |
与传统热风循环加热相比
辐射加热具有以下优势: 更干净 更省电 更省燃气
■安全性高 燃气量非常小,没有密闭的空间,没有排风不通畅的隐患。采用双控电磁燃气阀,更智能, 点火异常或点火超过3次,不再点火且燃气流量低,多重安全保障,更安全。 | | ■更干净 烘箱内无热风搅动,没有灰尘飘扬,箱体内更干净,产品品质更高。 |
■更省电 本装置采用热辐射技术,无需大功率循环风机,节省风机电能损耗,电能节省98%以上。 ■温度均匀 按照炉体尺寸均匀分布燃烧器位置,根据炉内每个分段温度,准确控制每台燃烧机启停。 ■节省炉底空间 燃烧机安装在炉体的侧面,不占用炉体底部任何空间。 | ■更省燃气 节省了热风循环过程中损失的热量:由于热风循环加热采用大流量燃气燃烧机加热整个炉体, 当炉内单一的测温探头,温度低于设定温度时,整个燃烧机需要全额启动, 不需要升温的地方也要同时加温,造成燃气的浪费;如果使用远红外辐射加热, 可以按照炉体尺寸均匀分布燃烧器位置,当某个位置温度低于设定温度时, 只需要启动此位置的燃烧机即可,其他位置的燃烧机不需要启动,因此可节省燃气20%左右。 | |
■更高效 辐射燃烧机将炉体分为多个温度控制段,每段单独控制,按需适时均匀加热, 无热循环过程,热量损耗低,换热效率提高至98%。 | ||
辐射管安装说明 1.燃烧机数量:首先算出烘道体积,烘道温度200C左右时。桥式烘道按25-30m³/台左右计算数量,面包炉和直通烘道按20m³/台左右计算数量(具体参考烘道保温效果及工件耗热量),每台燃烧机配10-12米辐射管。 2确定燃烧机位置,然后在侧面炉板开孔,如孔径120mm,就以距炉底板100mm的点为中心开孔。辐射管安装好后,用保温棉堵住圆孔。孔的内外侧用挡圈密封。内侧挡圈打上高温防火胶防止跑热(如下图) 3.在炉底用40mm×40mm×1.5mm镀锌方管做成方格,垫在辐射管下面,便于辐射管热量散发。方管适当位用小方管焊上固定立柱,对辐射管起固定作用,防止辐射管热胀冷缩移位。有条件时可在炉底加铺一层薄铝板等高光反射板增加红外辐射效率。(如下图) 4铺设辐射管时,必须保证燃烧机输出部分辐射管为直线,其它部位辐射管根据炉体实际尺寸,可任意方式布局。 5.辐射管在烘道里尽量平均分布,使热量均衡散发,保持炉温均匀, 6.辐射管与烘道壁之间,管与管之间要保持适当距离,防止辐射管热胀冷缩时对炉壁和管道产生挤压变形。 7.工件下部离烘道底板距离不低于500mm。 |
辐射管布局图: |
辐射管安装图: | ||

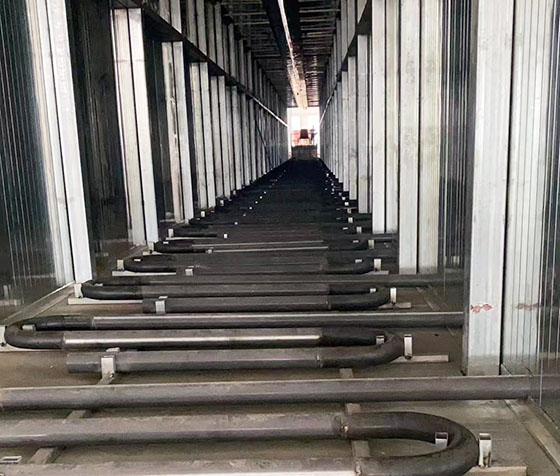

辐射管安装实例: | ||
